绝缘鞋手套耐压装置,【天正华意电气设备(佛山市分公司)tianzh3611-26】始终坚持以客户为中心,提供齐全的产品系列和服务体验。我们的绝缘鞋手套耐压装置产品以性价比高、耐用可靠而广受客户信赖和好评。联系人:杨经理,地址:平度市平安路2号。

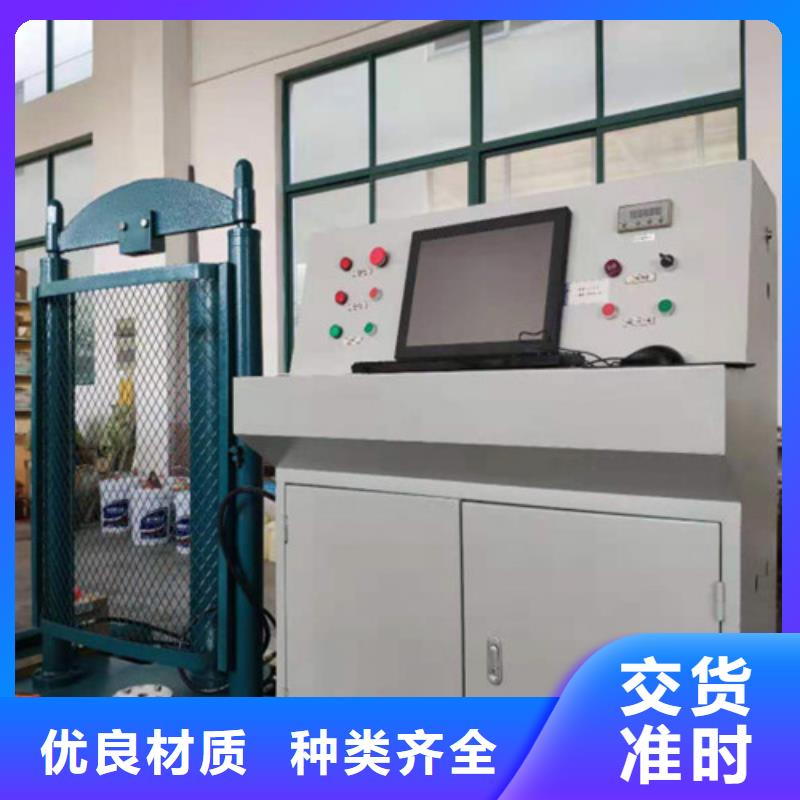

绝缘鞋手套耐压装置系统组件系统由液压系统及工控系统组成。液压系统由受力机架、传感器、液压站等三部分组成。工控系统在控制柜中，包括显示器、键盘、鼠标、工控机、数据采集器、电气控制等六部分。四、操作说明拉力机定位：将拉力机受力架和控制柜放在平整的地坪上 。加液压油：将60升46号抗磨液压油加入液压站中油管连接：将两根油管有杆腔连有杆腔，无杆腔连无杆腔。电气连接：将三相四线电源线连到接线端子A B C N 电脑接线：将键盘鼠标的连线，电脑电源线和通讯线接到电脑上，将电脑放入控制柜中，用固定板固定。将通讯线另一头接到控制板的通讯插座上。传感器连接：将30T传感器接到控制板J6插座注意：每根接线上有线号，接线时注意和端子的编号相对应。电气操作：电气控制柜上指示灯、按钮布置如下图示：1、按下红色“电源开关”旋钮，红色“电源开关”指示灯亮，接通控制柜电源；再顺时针旋动红色“电源开关”旋钮，电源开关指示灯灭，电源关闭。2、按下红色“电机启动”按钮，“电机启动”指示灯亮，接通油泵电源，注意油泵电机风机应顺时针转动。否则调整相序。3、按下红色“上升”按钮，红色“上升”指示灯亮。受力架手动上升。4、按下绿色“下降”按钮，绿色“下降”指示灯亮，受力架手动下降。5、通电自动接通工控机电源，启动windowsXP进入操作系统界面6、双击测力机控制系统图标，进入系统界面8、点击“登录”按钮，进入登录界面选择“用户”，用户分两类，一类为管理员，二类为各检验员（管理员拥有较大权能对各类参数进行修改，检验员只能使用控制系统，无参数修改权限）以下以管理员登录说明。

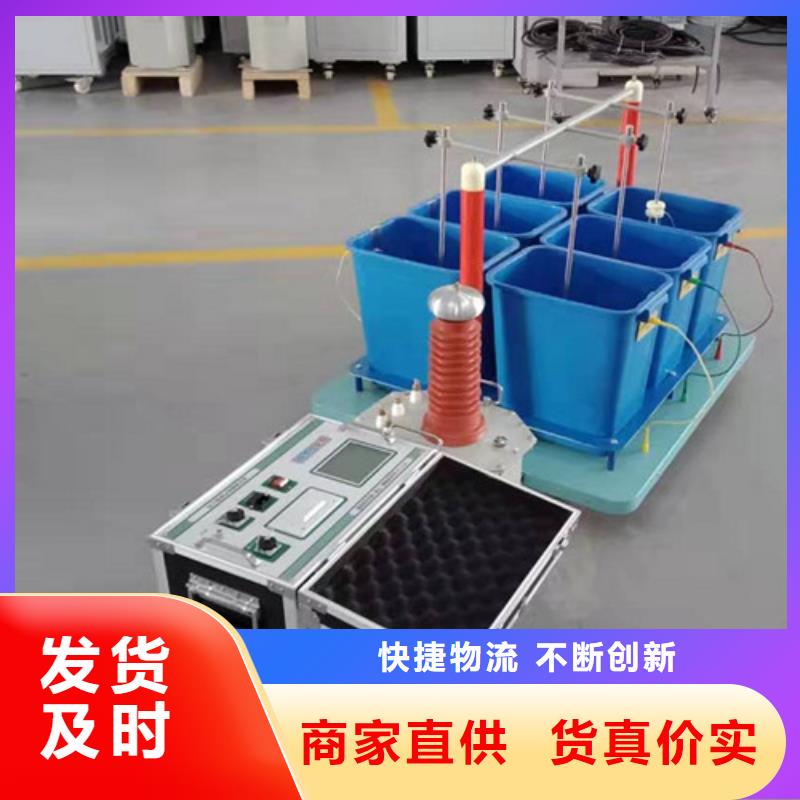

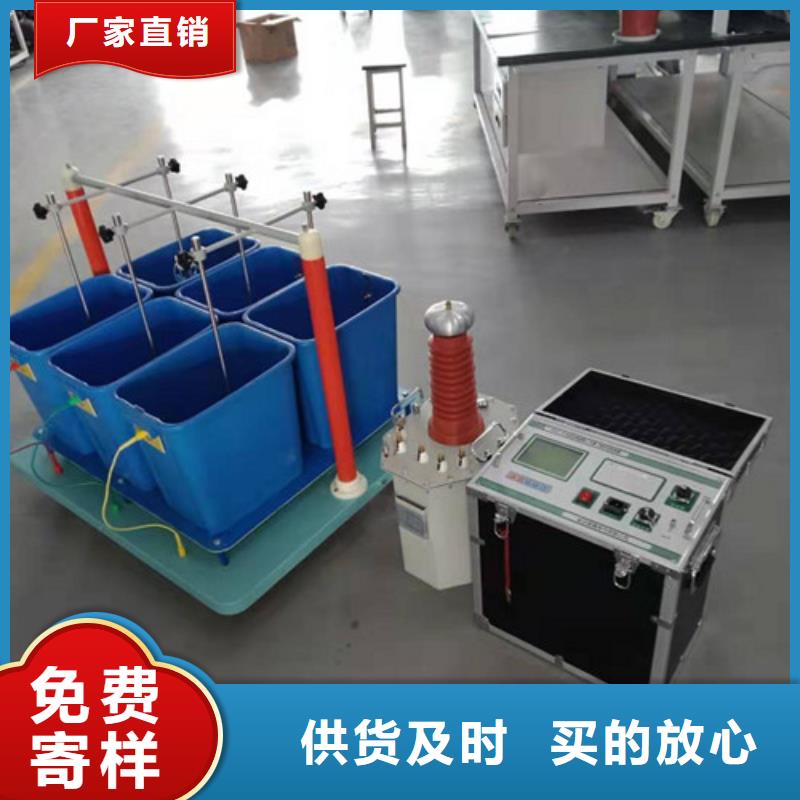

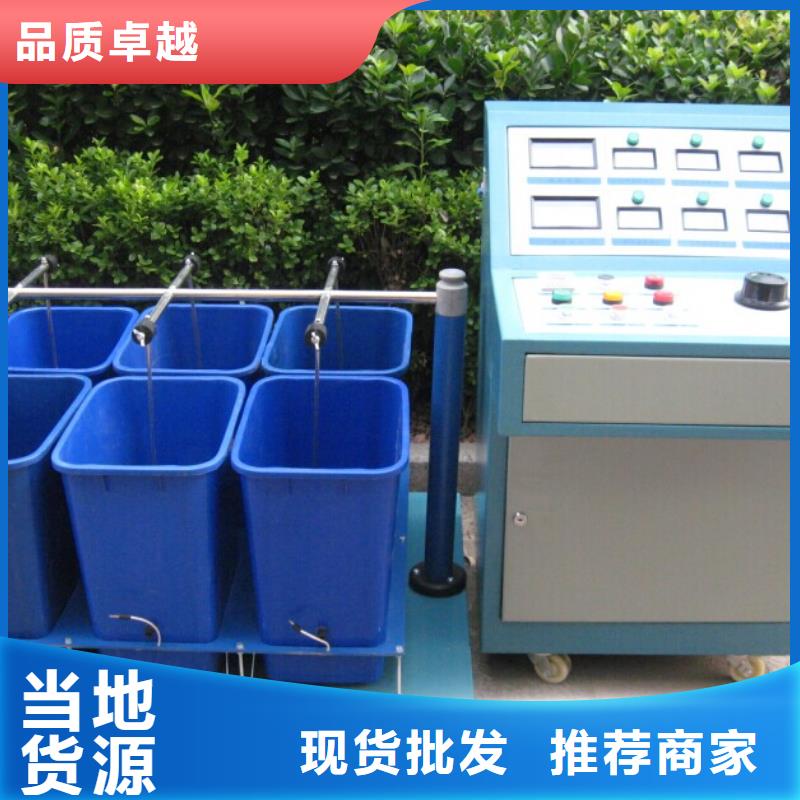

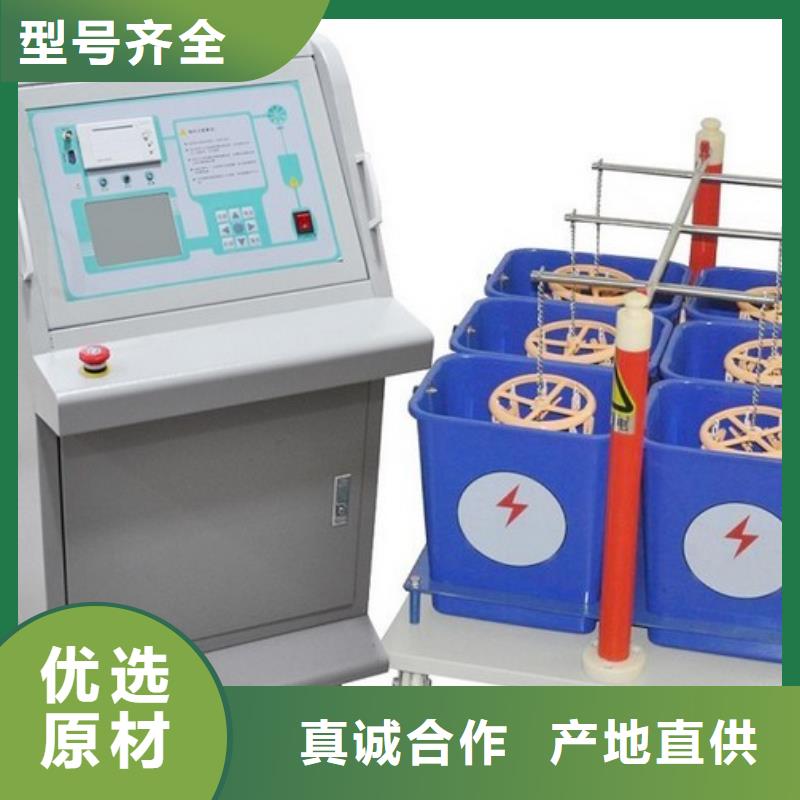

绝缘鞋手套耐压装置1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。1.2技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V） 电压测量误差：＜±（0.5％U＋0.02％Umax）,其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）,其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）,其中I为示值泄漏电流分辨率：0.01 mA数显计时

绝缘鞋手套耐压装置屏幕左下方显示电池电量模拟条，满格时表示电池已充满。建议用户在剩余一格时进行充电。电池电量信息由红外数据通讯传递，在红外通讯非正常状态下的显示不是电池电量实际信息，请在红外通讯正常条件下检查电池电量信息。开机后，按液晶屏右侧控制键盘任意键即可进入主菜单。试验操作4.2.1主菜单的选择按“∧”“∨”键可选择主菜单上的选项(试品参数设定、查询试验结果、全自动耐压试验、系统设定、试验记录等)，按“确认”键进入所选项目子菜单。4.2.2试品参数设定进入主菜单，选择“试品参数设定”项，按“确认”键进入“试品参数设定”子菜单。显示序号为当前测试仪内所存储的一组试品参数。要进行新一组绝缘靴、手套的试验须新建一条记录，选定“新建”菜单按确认键，序号加一，分别进行试品编号、试验电压等项目的设定。按“∧”“∨”键选择项目，“ ”键选择参数。然后按“确认”键保存并返回。“试品编号”为一组试品的代号，可设置为6位数字；“试验电压”为试验变压器高压输出电压，根据需要进行设定。例如，要做1组（8只）绝缘手套的耐压试验，需要施加8kV电压，“试验电压”选择“8kV”，开始耐压试验后测试仪将自动升压至试验变压器高压输出8 kV。仪器系统配置有绝缘杆耐压试验功能时，试品参数设定菜单中增加了“试品类型”设定项。进行绝缘杆耐压试验时，设为“绝缘杆类”；进行绝缘手套或绝缘靴耐压试验时，设为“绝缘靴手套”。
